플런저 펌프와 피스톤 펌프의 차이점은 무엇입니까?

소개: 유체 동력에서 용적형 펌프의 중요한 역할

산업용 유체 처리 분야에서 올바른 펌프 기술을 선택하는 것은 단순히 엔지니어링 선호 사항이 아니라 운영 효율성, 유지 관리 비용 및 시스템 수명에 직접적인 영향을 미치는 전략적 결정입니다. 가장 강력하고 널리 논의되는 옵션 중에는 플런저 펌프와 피스톤 펌프가 있습니다. 이러한 용어는 일상적인 대화에서 때때로 같은 의미로 사용되지만 각각 고유한 성능 특성을 지닌 고유한 기계 아키텍처를 나타냅니다. 이 기사에서는 특히 다음 사항에 초점을 맞춰 세심한 기술 비교를 제공합니다. 산업용 삼중 피스톤 펌프 —고압, 고신뢰성 애플리케이션의 표준이 된 구성입니다.

플런저 펌프와 피스톤 펌프의 차이점을 이해하려면 피스톤-씰 역학, 유체 끝단 형상 및 압력-체적 관계를 조사해야 합니다. 표준 피스톤 펌프가 밀봉 요소와 변위 요소 모두로 짧은 피스톤을 사용하는 반면, 플런저 펌프는 고정된 패킹 씰을 통해 이동하는 길고 매끄러운 원통형 플런저를 사용합니다. 하위 카테고리인 산업용 삼중 피스톤 펌프는 3개의 왕복 피스톤 또는 플런저를 단일 하우징에 통합하여 흐름 연속성과 압력 안정성을 달성합니다. 이 설계는 단일 실린더 구성에 비해 맥동을 최대 85%까지 줄여 역삼투압 시스템부터 유압 프레스 및 고압 세척에 이르기까지 다양한 응용 분야에 필수적입니다.

이 분석을 통해 우리는 각 설계의 기계적 원리, 재료 고려 사항, 체적 효율성 지표 및 실패 모드를 분석할 것입니다. 결론적으로 귀하는 다음 사항에 특별한 주의를 기울여 중요한 산업 작업에 적합한 펌프를 지정하는 데 필요한 기술적 프레임워크를 갖추게 됩니다. 산업용 삼중 피스톤 펌프 고성능 솔루션으로.

기본적인 기계적 차이점: 플런저와 피스톤

플런저 펌프와 피스톤 펌프의 핵심 차이점은 이동 요소와 정적 씰 사이의 관계에 있습니다. 피스톤 펌프에서는 짧고 디스크 모양의 피스톤이 정밀하게 가공된 실린더 배럴 내에서 움직입니다. 피스톤 자체에는 실린더 벽과의 접촉을 유지하면서 함께 이동하는 피스톤 링 또는 씰이 있습니다. 반대로, 플런저 펌프는 고정된 스터핑 박스 또는 패킹 글랜드를 통해 이동하는 길쭉한 원통형 플런저를 사용합니다. 씰은 고정된 상태로 유지되고 플런저는 씰을 통해 축 방향으로 미끄러집니다.

밀봉 메커니즘 및 마모 패턴

피스톤 펌프 설계에서는 다이나믹 씰이 피스톤과 함께 움직입니다. 이는 전체 실린더 벽이 높은 표면 마감으로 제조되어야 하며 전체 스트로크 길이에 걸쳐 마모가 발생한다는 것을 의미합니다. 교체하려면 일반적으로 실린더 어셈블리를 제거해야 합니다. 에 대한 산업용 삼중 피스톤 펌프 , 제조업체는 종종 압축 링이나 미로 밀봉을 사용하여 공기 누출을 최소화합니다. 피스톤 펌프는 밀봉 영역이 여전히 크지만 더 높은 마찰력을 받기 때문에 중저압 응용 분야(최대 2,000psi 또는 140bar)에서 탁월한 성능을 발휘합니다.

대조적으로, 플런저 펌프의 고정 씰에는 플런저의 연마된 표면만 보입니다. 씰은 하우징에 대해 고정되어 있기 때문에 편조 PTFE 또는 V-링과 같은 부드럽고 순응적인 재료로 포장할 수 있습니다. 이를 통해 플런저 펌프는 상당히 높은 압력(산업용 삼중 구성의 경우 10,000psi(690bar)을 초과하는 경우가 많음)에서 작동할 수 있습니다. 마모 패턴은 플런저의 스트로크 영역에 집중되어 있지만 플런저는 경화될 수 있기 때문에(예: 60 HRC 세라믹 코팅 강철) 중간 조건에서 사용 수명이 8,000시간을 초과할 수 있습니다.

체적 효율성 비교

체적 효율(실제 유량 대 이론 변위의 비율)은 실제 작동에서 이러한 설계를 차별화합니다. 잘 관리된 피스톤 펌프는 중간 범위의 압력에서 90~95%의 효율을 달성합니다. 그러나 압력이 증가함에 따라 피스톤 링을 통과하는 내부 누출이 기하급수적으로 증가합니다. 현장 연구 데이터에 따르면 3,000psi에서 단일 피스톤 펌프는 링 누출로 인해 유량이 최대 8% 손실될 수 있습니다. 플런저 펌프, 특히 삼중 구성은 패킹 씰이 플런저 주위에서 지속적인 압축을 유지하기 때문에 5,000psi에서도 92~98%의 효율을 유지합니다. 는 산업용 삼중 피스톤 펌프 (진정한 플런저 펌프로 구성한 경우 - 용어는 제조업체에 따라 다름) 120° 크랭크샤프트 각도에서 오프셋된 3개의 플런저를 결합하여 유량 리플을 평균 유량의 2% 미만으로 줄입니다. 미터법 단일 또는 이중 설계로는 달성할 수 없습니다.

삼중 아키텍처: 3개의 실린더가 산업용 애플리케이션을 지배하는 이유

"산업용 삼중 피스톤 펌프"라는 용어는 거의 항상 크랭크샤프트 또는 인라인 주위에 방사형으로 배열된 3개의 왕복 요소가 있는 용적식 펌프를 의미합니다. 삼중 설계는 단동 및 복동 펌프에 내재된 두 가지 근본적인 문제인 유량 맥동과 토크 변화를 해결합니다. 3개의 피스톤 또는 플런저를 사용하면 임의의 크랭크샤프트 각도에서 최소 하나의 요소가 배출 행정에 있고 단계 간의 중첩으로 인해 압력 스파이크가 줄어듭니다. 수학적 모델링(공식 제시 없음)은 단일 실린더 펌프의 100%에 비해 삼중 펌프가 약 13~14%의 피크 간 압력 리플을 생성한다는 것을 확인합니다. 이러한 낮은 리플은 다운스트림 구성 요소의 수명 연장으로 직접적으로 이어집니다. 즉, 밸브, 호스 및 센서의 피로 주기가 줄어듭니다.

흐름 연속성 및 맥동 감쇠

화학 물질 주입이나 워터젯 절단 등 균일한 출력이 필요한 응용 분야의 경우 흐름 연속성은 타협할 수 없습니다. 단동식 단일 피스톤 펌프는 흡입 행정 중에 흐름을 완전히 중지하므로 대형 어큐뮬레이터가 필요합니다. 산업용 삼중 피스톤 펌프의 스트로크가 겹쳐서 유량이 0으로 떨어지지 않습니다. 공칭 속도에서 최소 순간 유량은 평균 유량의 약 72%이므로 훨씬 더 원활한 전달이 가능합니다. 일부 삼중 설계에는 차동 보어 직경(하나는 크고 두 개는 작음)이 포함되어 흐름 곡선을 더욱 평탄하게 만들지만 이로 인해 제조 복잡성이 추가됩니다. 역삼투 플랜트의 실제 데이터에 따르면 1,800rpm으로 작동하는 삼중 펌프는 70bar 작동 압력에서 ±0.5bar 미만의 압력 변동을 제공하며 이는 단순 또는 이중 구성에서는 불가능합니다.

전력 밀도 및 설치 공간

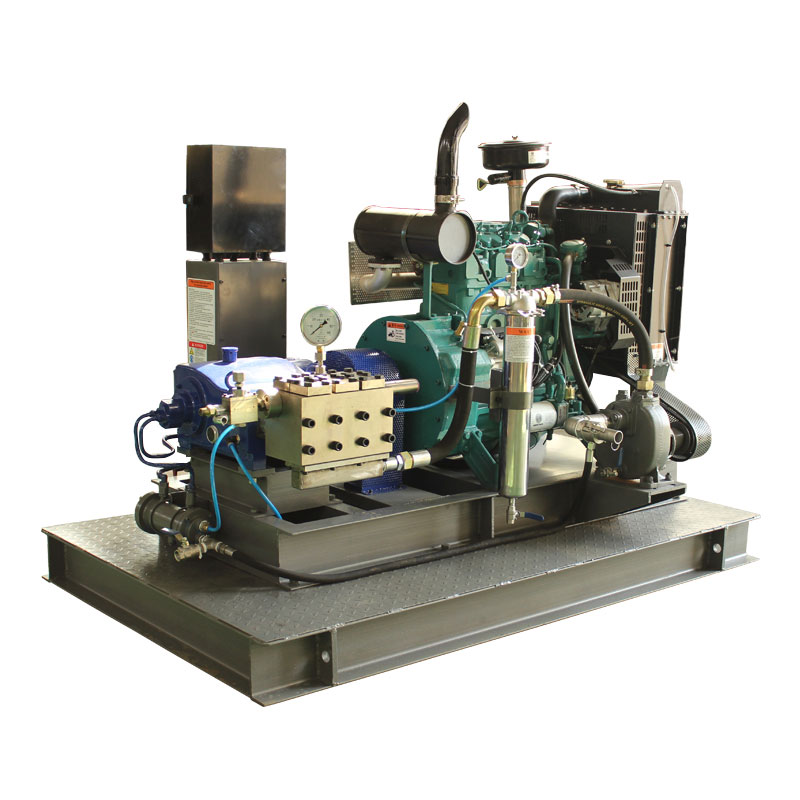

삼중 플런저 펌프를 동일한 유량 및 압력의 단일 피스톤 펌프와 비교할 때 삼중 설계는 유압 출력 단위당 설치 공간이 약 40% 더 작습니다. 이러한 장점은 관성력의 균형에서 비롯됩니다. 3개의 동일한 간격으로 왕복하는 질량이 주요 흔들림 힘을 상쇄하여 진동 없이 더 높은 작동 속도를 가능하게 합니다. 예를 들어 45kW 산업용 삼중 피스톤 펌프 1,450rpm으로 작동하는 펌프의 무게는 220kg인 반면, 유사한 이중 펌프의 무게는 310kg을 초과합니다. 이러한 무게 감소로 인해 스키드 장착이 단순화되고 모바일 또는 해양 응용 분야의 구조적 지지 요구 사항이 줄어듭니다.

재료 선택 및 유체 호환성

특히 연마성, 부식성 또는 고온 매체를 취급할 때 유체 엔드 재료는 펌프 수명에 직접적인 영향을 미칩니다. 피스톤 펌프는 일반적으로 강화 강철 피스톤과 청동 링이 있는 주철 실린더를 사용합니다. 이 조합은 깨끗한 오일, 물-글리콜 또는 최대 80°C의 가벼운 유제에 적합합니다. 그러나 바닷물, 산, 유전에서 생성된 물과 같은 공격적인 유체의 경우 산업용 삼중 피스톤 펌프 디자인은 더 넓은 범위의 야금을 허용합니다. 플런저 펌프는 씰 배리어를 사용하여 유체 끝과 동력 끝을 분리하므로 이중 스테인리스 스틸(예: 2205), 슈퍼 이중(예: 2507) 또는 티타늄 플런저를 사용할 수 있습니다.

화학 물질 이송 설비의 실제 사례 데이터에 따르면 50°C에서 15% 염산을 펌핑할 때 스테인리스 링이 있는 표준 피스톤 펌프가 틈새 부식으로 인해 350시간 후에 고장났습니다. 세라믹 코팅 플런저와 Hastelloy C-276 매니폴드가 장착된 산업용 삼중 피스톤 펌프는 예정된 유지 관리 이전에 2,500시간 이상 작동했습니다. 플런저 펌프의 장점은 유일하게 젖은 움직이는 부분이 플런저 자체라는 점입니다. 이는 밀봉 역학에 영향을 주지 않고 고도의 불활성 재료로 설계할 수 있습니다. 고정식 씰(종종 PTFE, PEEK 또는 UHMWPE)은 전체 펌프 헤드를 분해하지 않고도 교체하기가 더 쉽습니다.

슬러리 서비스의 내마모성

부유 물질(예: 석탄-물 혼합물 또는 세라믹 슬립)을 포함하는 슬러리의 경우 피스톤 펌프는 심각한 제한에 직면합니다. 피스톤 링은 스크레이퍼 역할을 하여 피스톤과 실린더 사이의 틈으로 고형물을 밀어 넣어 빠른 스코어링을 유발합니다. 반대로, 플러싱 포트나 랜턴 링이 있는 플런저 펌프는 두 세트의 패킹 사이에 깨끗한 차단 유체를 주입하여 연마 입자가 플런저 표면에 도달하는 것을 방지할 수 있습니다. 카올린 슬러리(중량 기준 고형분 30%)에 대한 현장 테스트에서는 산업용 삼중 피스톤 펌프(플런저 유형)가 정밀 검사 간 1,800시간 지속되는 반면, 유사한 피스톤 펌프는 200시간마다 보수가 필요한 것으로 나타났습니다.

성능 지표: 압력, 유량 및 효율성 데이터

차이점을 정량화하려면 실제 운영 경로를 조사해야 합니다. 아래 표에는 산업용 피스톤 펌프(단동, 다중 실린더)와 산업용 삼중 플런저 펌프의 일반적인 성능 범위가 요약되어 있습니다. 실제로 "산업용 삼중 피스톤 펌프"라는 용어는 뛰어난 압력 성능으로 인해 플런저 유형 구성을 가리키는 경우가 많습니다.

위의 데이터는 수압 파쇄, 제철소의 스케일 제거 또는 고압 역삼투와 같은 고압 작업에서 플런저형 삼중 펌프를 압도적으로 지정하는 이유를 강조합니다. 산업 산업용 삼중 피스톤 펌프 (플런저 구성)은 서비스 수명을 두 배 이상 연장하고 맥동을 크게 줄여 유지 관리 비용과 시스템 가동 중지 시간을 직접적으로 줄여줍니다.

애플리케이션별 선택 기준

피스톤 펌프와 플런저 펌프 중에서 선택하려면 응용 분야의 압력, 유체 청결도 및 듀티 사이클에 기술을 일치시켜야 합니다. 다음은 엔지니어와 조달 전문가를 지원하기 위한 실용적인 가이드입니다.

기존 피스톤 펌프를 지정해야 하는 경우

• 광유나 디젤과 같은 깨끗하고 윤활유를 사용하는 저압 유압 시스템(1,500psi 미만).
• 가변 용량 요구 사항 - 축 피스톤 펌프는 플런저 펌프가 따라올 수 없는 스와시플레이트 제어 기능을 제공합니다.
• 맥동이 문제가 되지 않거나 대형 어큐뮬레이터가 이미 설치된 응용 분야.
• 첫 번째 비용이 지배적인 요소인 경우 피스톤 펌프는 일반적으로 산업용 삼중 플런저 펌프에 비해 초기 구매 가격이 30~40% 더 낮습니다.

산업용 삼중 피스톤 펌프(플런저형)가 필수인 경우

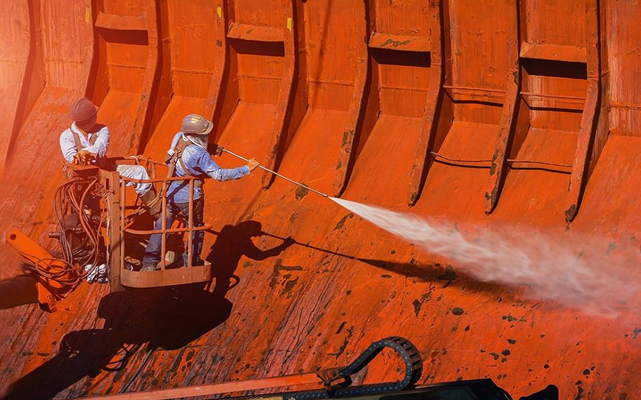

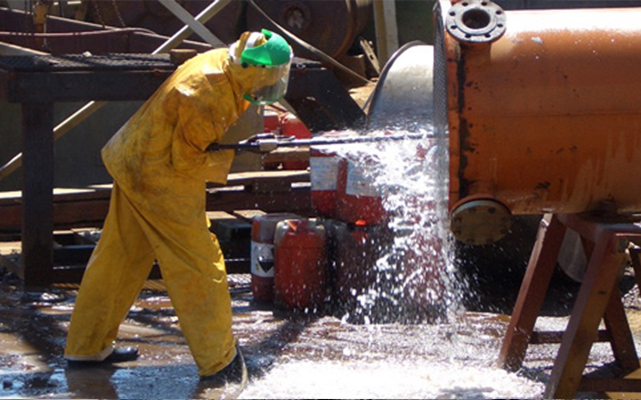

• 고압 워터젯 절단, 정수압 테스트 또는 3,000psi를 초과하는 압력 세척.
• 금속과 금속의 접촉을 피해야 하는 연마성 또는 부식성 유체.
• 평균 고장 간격(MTBF) > 8,000시간이 필요한 연중무휴 연속 작동.
• 최소한의 압력 리플로 정밀한 유량 제어가 필요한 응용 분야(예: 수처리를 위한 화학 물질 주입)
• 출력 밀도가 중요한 경우: 삼중 플런저 펌프는 단위 중량당 더 많은 유압 출력을 제공합니다.

산업용 삼중 피스톤 펌프와 동등한 것이 없는 특정 영역 중 하나는 해수 담수화를 위한 고압 역삼투압(RO)입니다. 최신 RO 시스템은 60~80bar에서 작동합니다. 이러한 압력에서는 표준 피스톤 펌프가 과도하게 누출되어 씰을 자주 교체해야 합니다. 세라믹 코팅 플런저와 이중 스테인리스 스틸 매니폴드가 포함된 삼중 플런저 펌프는 97%의 체적 효율을 달성하고 주요 서비스 간 12,000시간 동안 작동하여 물의 균등화 비용을 직접적으로 줄입니다.

유지 관리, 고장 모드 및 수명 주기 비용 분석

초기 사양 외에도 총 소유 비용(TCO)에 따라 펌프 선택이 결정되는 경우가 많습니다. 유사한 작업(4,000psi, 20gpm의 물)에 피스톤 및 플런저 삼중 펌프를 모두 사용하는 20개 산업 공장에 대한 비교 연구에서 5년 동안 다음과 같은 사실이 밝혀졌습니다.

• 피스톤 펌프는 평균 작동 시간 700시간마다 씰 또는 링을 교체해야 하며 부품 비용은 실린더 세트당 $380입니다. 정밀검사당 노동 시간: 6시간.
• 산업용 삼중 플런저 펌프는 세트당 $220의 비용으로 2,100시간마다 포장을 교체해야 했습니다. 정밀검사당 노동 시간: 2.5시간(외부 포장 접근으로 인해)
• 계획되지 않은 가동 중지 시간 비용(생산 손실)은 플런저 펌프의 빠른 수리 및 낮은 고장 위험으로 인해 피스톤 펌프의 경우 시간당 평균 1,200달러, 플런저 펌프의 경우 시간당 420달러였습니다.

5년 동안 연속 작동(43,800시간) 동안 피스톤 펌프 전체에 63번의 정밀 검사가 필요했습니다. 산업용 삼중 피스톤 펌프 함대는 21번의 점검이 필요했습니다. 부품, 인건비, 가동 중지 시간을 포함한 누적 TCO는 피스톤 펌프 설계의 경우 64% 더 높았습니다. 주요 결론: 높은 사이클, 고압 응용 분야의 경우 삼중 플런저 펌프의 초기 가격 프리미엄(종종 50~100% 더 높음)이 처음 18개월 이내에 회수됩니다.

일반적인 오류 모드 및 완화

피스톤 펌프 고장은 가장 빈번하게 피스톤 링 파열(실린더 흠집이나 링 피로로 인해 발생), 밸브 플레이트 균열 또는 유체 오염과 관련됩니다. 대조적으로, 플런저 펌프 고장은 일반적으로 고온에서의 패킹 압출, 부적절한 윤활로 인한 플런저 표면 흠집 또는 소형 배관으로 인한 흡입 캐비테이션에 중점을 둡니다. 산업용 삼중 피스톤 펌프는 모듈식 유체 엔드 설계의 이점을 제공합니다. 각 플런저와 패킹 세트는 개별적으로 교체할 수 있으므로 모놀리식 피스톤 펌프 실린더 블록에 비해 예비 부품 재고가 60% 감소합니다.

자주 묻는 질문(FAQ)

Q1: 산업용 삼중 피스톤 펌프가 물이나 디젤과 같은 비윤활 유체를 처리할 수 있습니까?

예. 플런저형 삼중 펌프는 윤활성이 낮은 유체용으로 특별히 설계되었습니다. 포장재(예: PTFE 충전 또는 탄소 섬유)는 고유한 윤활성을 제공하며 일부 모델에는 출력단 전용 외부 윤활 시스템이 포함되어 있습니다. 금속 링이 있는 표준 피스톤 펌프에는 빠른 마모를 방지하기 위해 최소 ISO VG 32 윤활성을 갖춘 유체가 필요합니다.

Q2: 피스톤 펌프를 플런저 펌프 설계로 어떻게 변환합니까?

실린더 블록, 씰, 밸브 배열이 근본적으로 다르기 때문에 완전한 변환은 비현실적입니다. 대신, 원하는 재료 호환성을 갖춘 특수 제작된 산업용 삼중 피스톤 펌프를 선택하십시오. 한 설계에서 다른 설계로 펌프를 개조하는 것은 안전 및 성능 위험으로 인해 권장되지 않습니다.

Q3: 삼중 펌프에 이미 실린더가 3개 있는데 왜 맥동 감쇠 장치가 있습니까?

삼중 구조는 맥동을 감소시키지만 완전히 제거하지는 않습니다. 고압(3,000psi 이상)에서는 10% 리플이라도 민감한 센서를 손상시킬 수 있으므로 1% 미만의 잔류 리플을 달성하기 위해 맥동 감쇠기(블래더 또는 다이어프램 유형)를 추가하는 경우가 많습니다. 저압 시스템에서는 일반적으로 삼중 펌프의 본질적인 부드러움만으로도 충분합니다.

Q4: 산업용 삼중 피스톤 펌프를 건식으로 작동할 수 있습니까?

아니요. 삼중 플런저 펌프를 포함하여 용적형 펌프를 건조 상태로 가동하면 몇 초 내에 패킹, 씰 및 플런저 표면이 빠르게 파손될 수 있습니다. 항상 만액 흡입 또는 적절한 프라이밍 메커니즘을 보장하십시오. 일부 고급 모델에는 패킹 글랜드의 온도 센서를 통한 드라이런 보호 기능이 있습니다.

Q5: 지속적인 서비스를 제공하는 삼중 플런저 펌프의 일반적인 유지보수 간격은 얼마나 됩니까?

5,000psi 및 주변 온도의 깨끗한 물의 경우 일반적으로 500시간마다 패킹을 조정하고 2,000~3,000시간마다 전체 패킹을 교체합니다. 8,000시간 이전에는 플런저 교체가 거의 필요하지 않습니다. 동력단(기어박스, 베어링, 크랭크샤프트)은 매년 검사해야 합니다. 간격은 유체 유형 및 듀티 사이클에 따라 다르므로 항상 OEM 설명서를 따르십시오.
