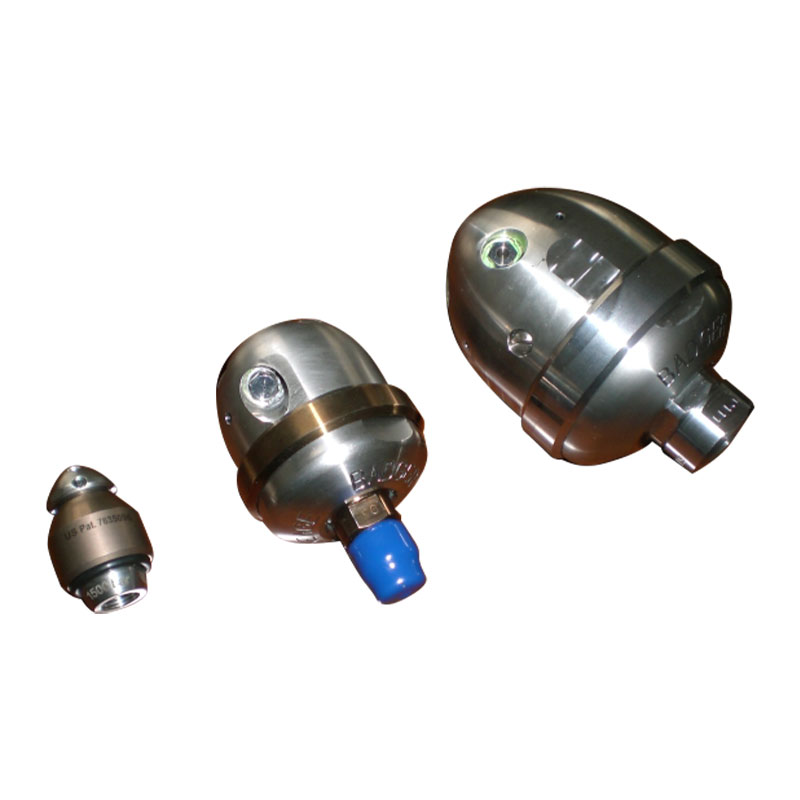

파이프 노즐

기술적인 매개변수

수질 요구 사항

입구 온도: ≤40℃; PH 값: 6.5 ~ 8.5
물 여과 정확도: ≤10μm

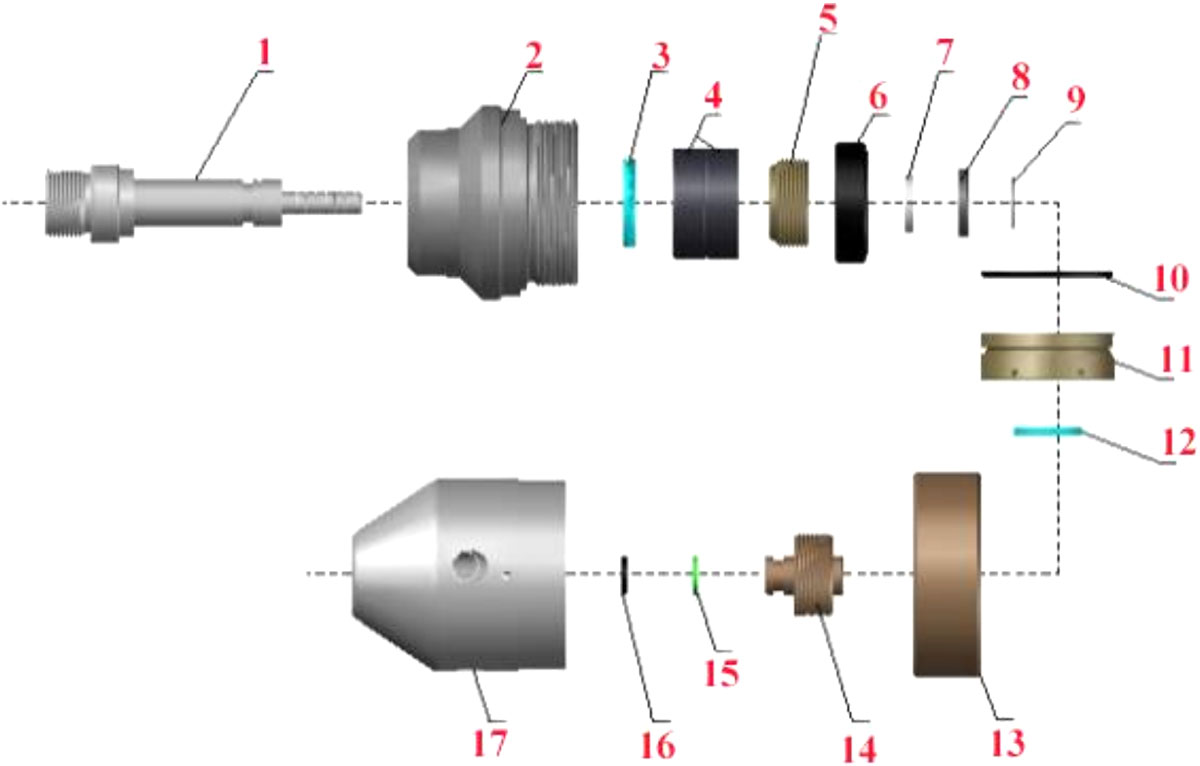

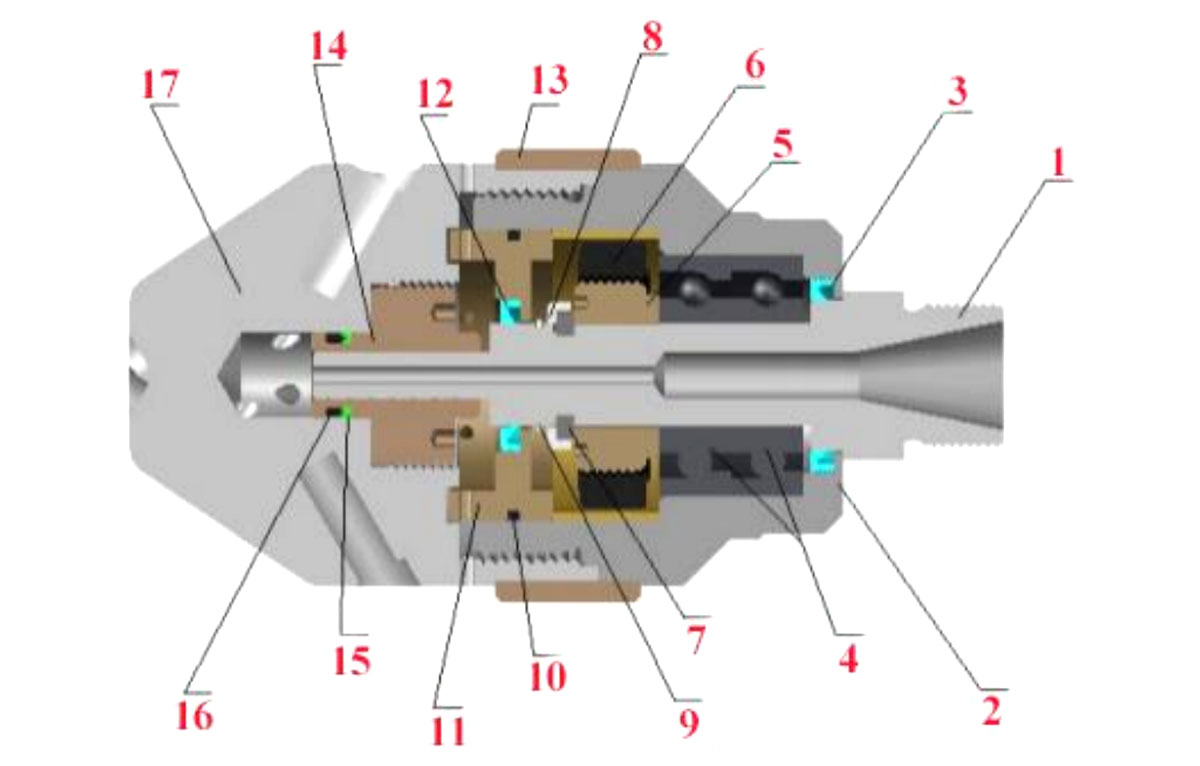

WG15 * 회전 씰 조립 개략도 및 단면도

예비 부품 자회사

설치과정 및 주의사항

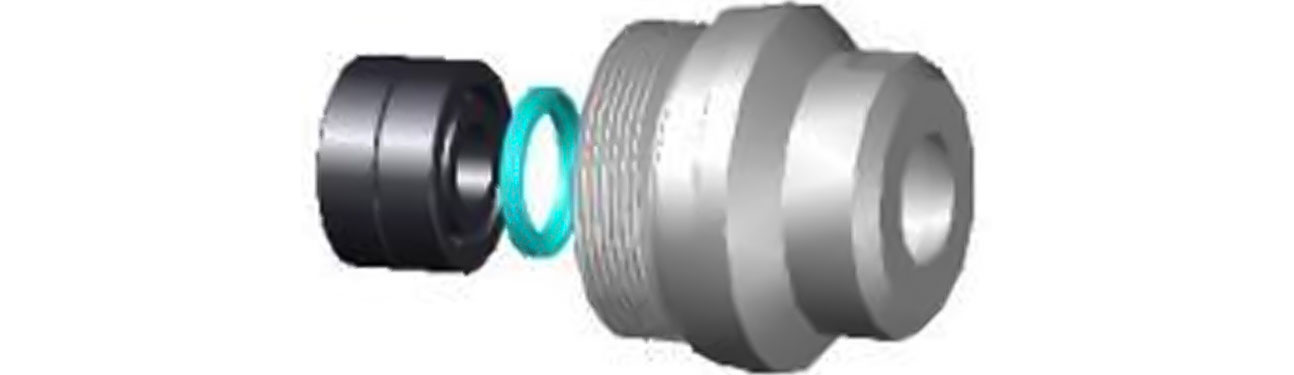

(1) 회전 하우징 2의 내부 구멍에 오일 씰 3과 한 쌍의 앵귤러 콘택트 샤프트 4를 설치합니다(참고: 오일 씰 3의 설치 방향은 홈이 안쪽을 향합니다. 그렇지 않으면 회전 하우징 2에 물이 채워져 베어링이 손상됩니다. 앵귤러 콘택트 베어링 4는 두 베어링과 동일한 방향으로 장착되어 있으며 외부 링의 한쪽은 회전 하우징 2의 후단을 향하고 있습니다).

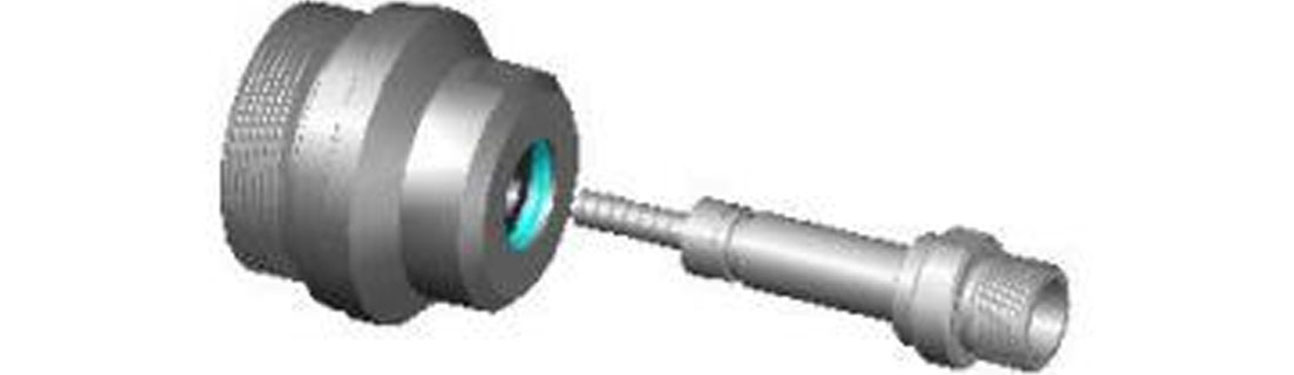

(2) 회전 하우징 2의 뒤쪽 끝에서 샤프트 1을 회전 하우징 2에 삽입합니다.

(3) 샤프트 1의 나사결과 자성 철 부품(자석 천이 연결부 5 및 자석 6 포함)에 물림 방지제를 바르고 자석 6의 나사산과 자석 천이 연결부 5를 조인 다음(참고: 나사산의 정회전), 자석 6 부품을 샤프트 2의 전면을 통해 통과시키고 샤프트 2의 나사산을 조입니다(참고: 나사산의 정회전).

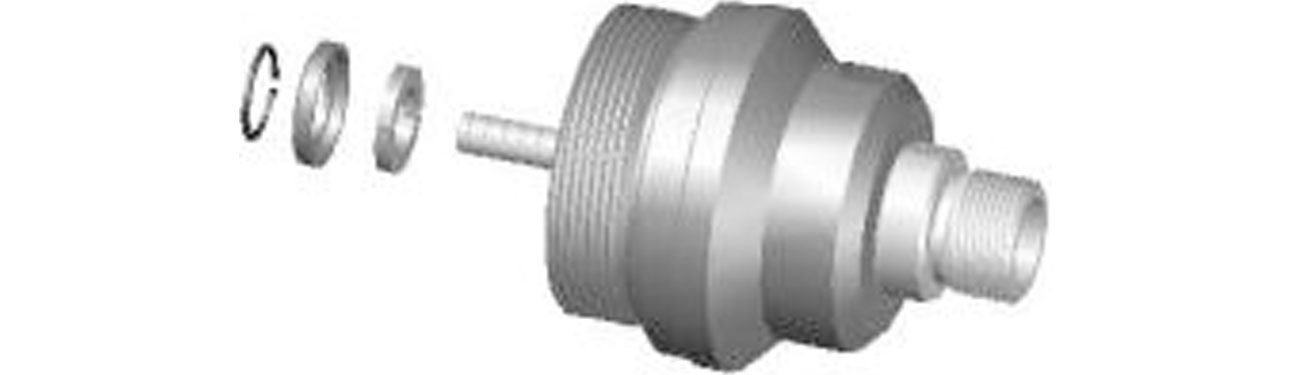

(4) 샤프트 1의 링 홈에 스냅 링 7과 스냅 링 슬리브 8을 설치한 다음 서클립 9로 고정합니다.

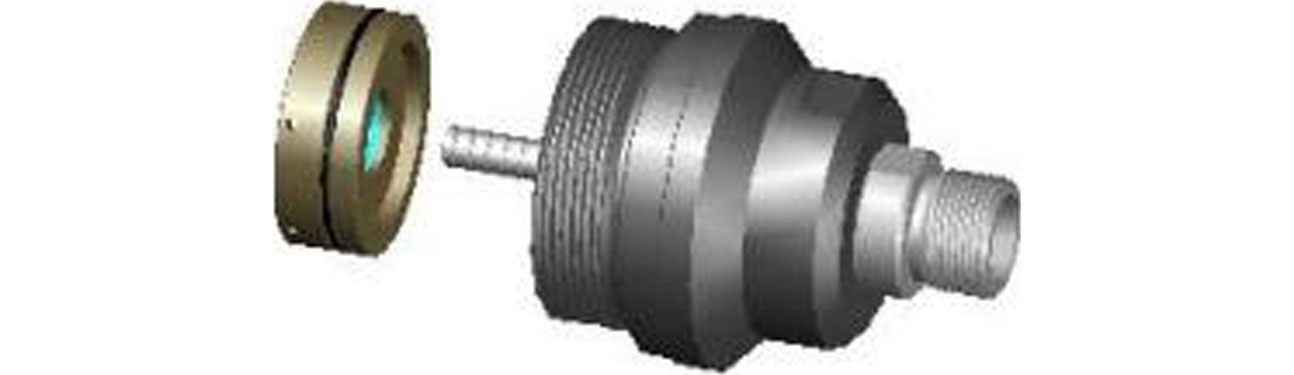

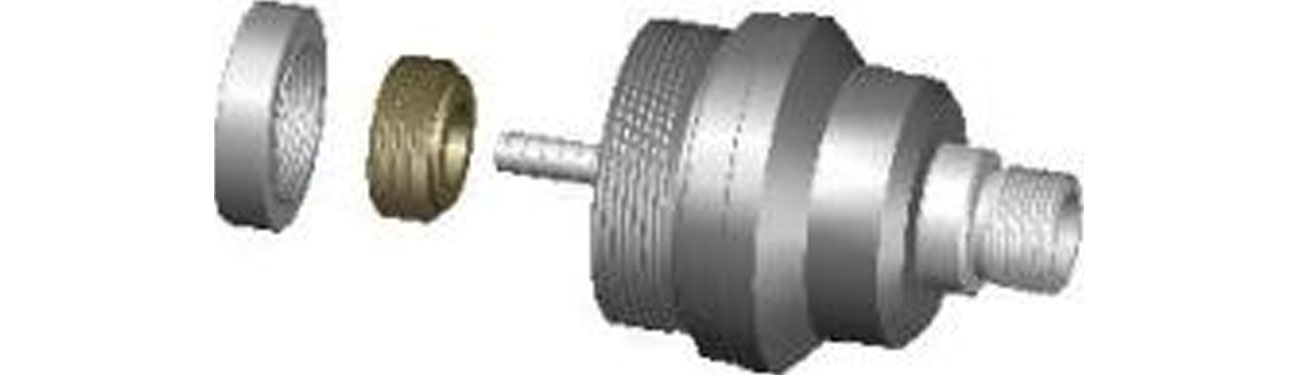

(5) 오일 씰 뼈대 어셈블리(포함: O링 10, 오일 씰 뼈대 11, 오일 씰 12)를 샤프트 2의 전단에서 삽입하고 회전 하우징 2에 설치합니다.

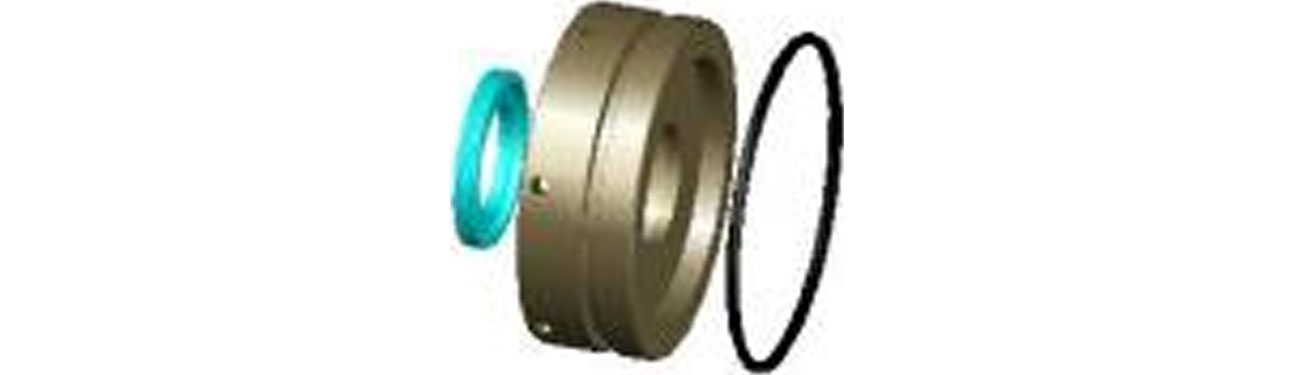

비고 : 오일 씰 뼈대 조립 설치 지침.
O 실링 링(10)은 오일 시일 뼈대(11)의 외측 환형 홈에 설치되었다.
오일 시일 뼈대(11)의 내부 구멍 홈에 오일 시일(12)을 설치합니다(오일 시일(12)의 설치 방향에 주의하고 홈이 안쪽을 향함).

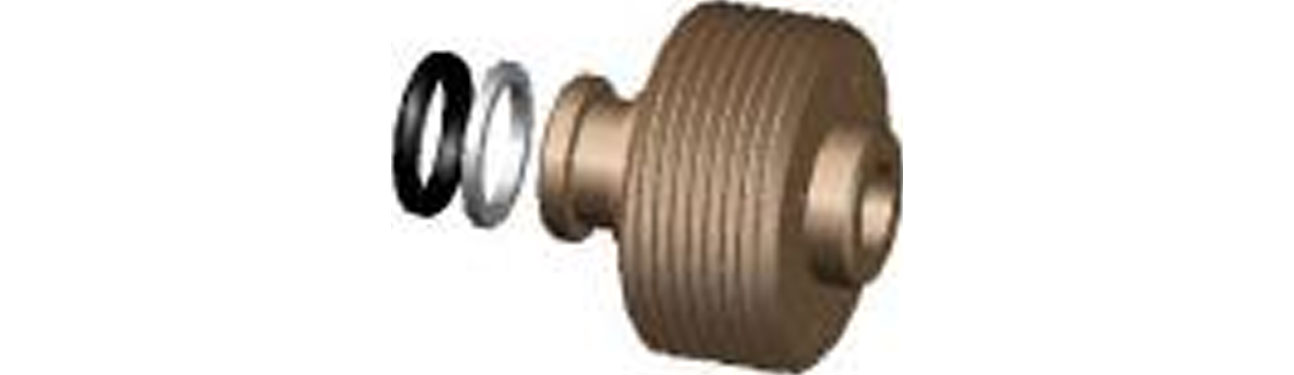

(6) 구리 씰 슬리브 14 전면의 링 홈에 O 링 16 및 플라스틱 씰 링 15를 연속적으로 설치합니다. (O 링 16 및 플라스틱 씰 링 15의 설치 순서에 유의하십시오. O 링 16은 구리 씰 슬리브 14의 링 홈 외부에 설치됩니다. 홈 측면이 O 링 16을 향한 플라스틱 씰 링 15의 설치 방향에주의하십시오).

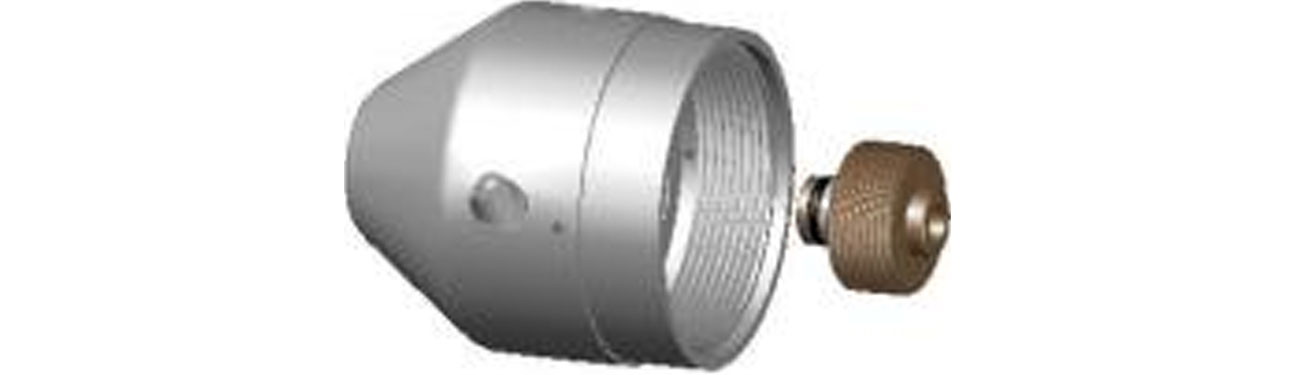

(7) 구리 밀봉 슬리브(14)의 나사산과 회전 헤드(17)의 내부 구멍 나사산에 물림 방지제를 바른 다음 구리 밀봉 슬리브(14)를 회전 헤드(17)의 내부 구멍 나사산에 나사로 고정하고 조입니다(참고: 양극 나사산).

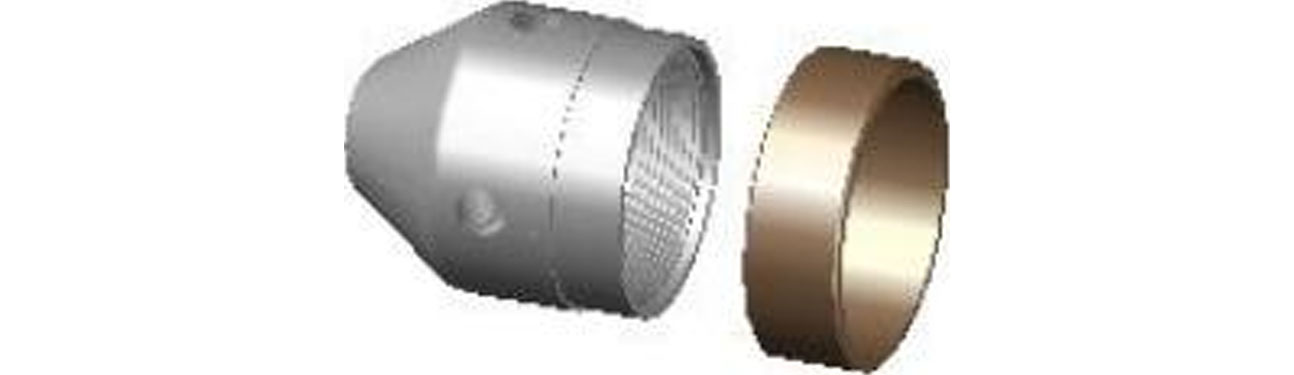

(8) 회전 헤드(17)의 후단에서 지지 링(13)을 삽입하고 회전 헤드(17) 외부에 설치합니다.

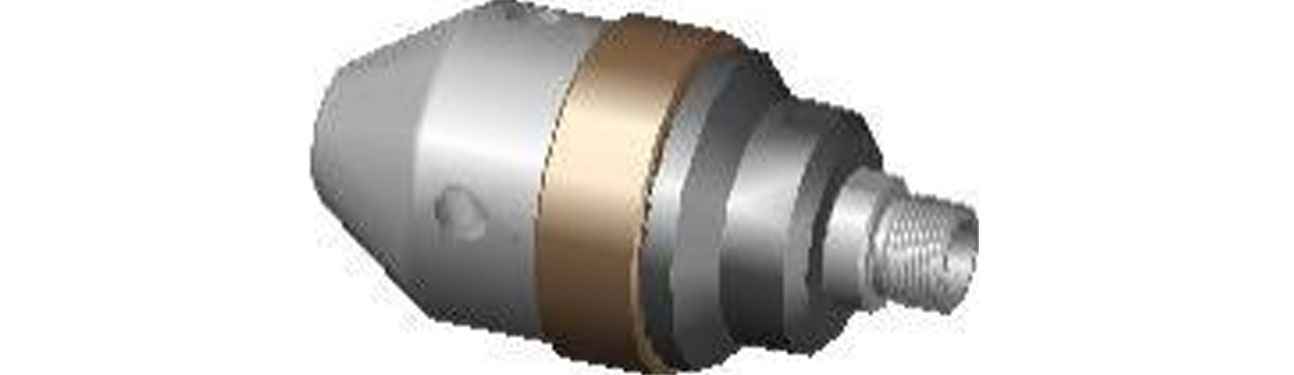

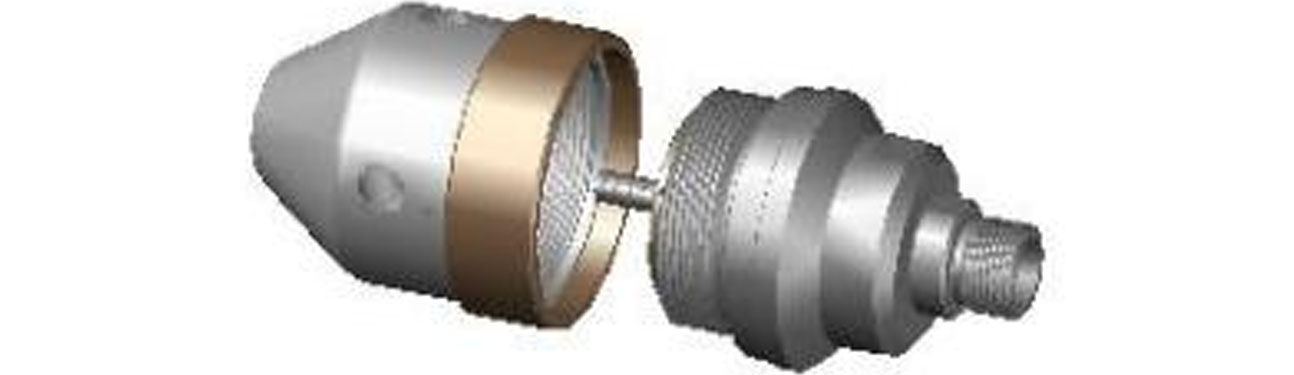

(9) 마지막으로 회전하우징(2)의 바깥나사 전단과 회전헤드(17)의 안나사 후단에 바이트 방지제를 도포한다. (5)단계에서 완성된 조립축(1)의 전단을 회전헤드(17)의 구리씰슬리브(14) 내부구멍에 삽입한 후 회전하우징(2)과 회전헤드(17)의 나사산을 조인다(참고: 나사산은 정회전이다).

(10) 이상으로 WG15*노즐의 조립과정이 완료되었습니다.

6. 분해과정 및 주의사항

(1) 개방형 렌치를 사용하여 회전 헤드 17과 회전 하우징 2를 밀링 측면에 고정한 다음 회전 헤드 17을 회전 하우징 2의 나선형 패턴에서 나사로 빼내고(참고: 스레드는 양의 회전임) 지지 링 13을 제거합니다.
(2) 회전 헤드 17에 있는 구리 씰 슬리브 14의 뒤쪽 끝 구멍에 서클립 플라이어를 삽입하고 스레드를 풀고(참고: 스레드는 양의 회전임) 구리 씰 슬리브 14를 나사로 빼내고 구리 씰 내부 구멍에 마모가 있는지 확인하고 마모가 있으면 심각한 마모가 있으면 교체하십시오. 동시에 구리 씰 슬리브의 O 링 16과 플라스틱 씰 링 15가 손상되었는지 확인하십시오. 손상된 경우 교체하십시오. 그렇지 않으면 씰이 작동하지 않습니다.
(3) 회전 하우징(2) 전단 내부 구멍에서 오일 씰 뼈대(11) 부품을 제거한다. 오일 씰 뼈대(2)의 내부 구멍과 외부 링 홈에서 오일 씰(12)과 O링(10)을 각각 제거한 후 오일 씰(12)과 O링(10)에 손상이 있는지 확인한다. 손상이 있으면 교체한다. 그렇지 않으면 하우징(2)에 물이 들어가 베어링이 손상된다.
(4) 외부 플라이어를 사용하여 샤프트 1에서 서클립 9를 분해하고 샤프트 1의 링 홈에서 스냅 링 슬리브 8과 스냅 링 7을 분해합니다.
(5) 샤프트 1에서 연결된 자석 어셈블리를 제거하고 자석에 먼지가 붙어 있는지 확인하십시오. 있다면 깨끗이 닦아주세요.
(6) 샤프트 1을 하우징 후단에서 수평으로 당겨서 샤프트 1의 외부 표면에 마모가 있는지 확인하십시오. 마모가 있으면 교체하십시오.
(7) 회전 하우징 2의 내부 구멍에서 앵귤러 콘택트 베어링 4를 조심스럽게 제거하고 샤프트 베어링이 손상되었는지 확인하십시오. 손상된 경우 교체하십시오.
- 7 -
(8) 회전 하우징 2의 내부 구멍 후단에서 오일 씰 3을 제거하십시오. 오일 씰 3이 손상되었는지 확인하십시오. 손상된 경우 교체하십시오.
위의 단계에 따라 WG15* 노즐의 전체 분해 과정이 완료되었습니다.
참고:
• 조립 과정에서 앵귤러 콘택트 베어링의 설치 방향에 주의하십시오. 반대로 설치하면 노즐이 사용되지 않습니다.
•조립시 오일씰의 장착방향에 주의하여 조립하여 주십시오. 반대로 설치하면 노즐로 들어가는 물이 밀봉되지 않아 베어링이 손상되고 노즐 헤드가 회전하지 않게 됩니다.
•조립 과정에서 O링과 플라스틱 씰링의 설치 위치에 주의하십시오. O 링과 플라스틱 씰 링이 반전되면 씰링 역할을 할 수 없습니다. 한편, 플라스틱 씰 링의 설치 방향에 주의하십시오.
•회전 노즐 내부의 모든 씰은 쉽게 마모되고 찢어집니다. 회전 노즐을 사용하는 동안 항상 노즐의 누출에 주의할 필요가 있습니다. 이상이 발견되면 적시에 씰이 손상되었는지 확인해야합니다.

7.회전 노즐의 일반적인 문제

(1) 회전 노즐이 회전할 수 없습니다.
이유:
A) 내부 베어링 손상(오일 씰 고장으로 인한 물 유입으로 인한 정상적인 손상 또는 초기 손상)
B) 편심 토크를 생성하는 데 사용되는 노즐이 막혔거나 설치된 노즐 구멍이 너무 작아서 시작 토크를 달성할 수 없습니다.
(2) 작업 압력이 급격히 떨어집니다.
이유:
A) 노즐 손상;
B) 노즐이 헐거워서 씰링이 느슨해졌습니다.
C) 샤프트 또는 구리 씰 슬리브에 균열이 나타납니다.
(3) 작업 압력이 천천히 감소합니다.
이유:
A)노즐은 정상적으로 착용됩니다.
B) 샤프트 또는 구리 씰 슬리브가 마모되었습니다.

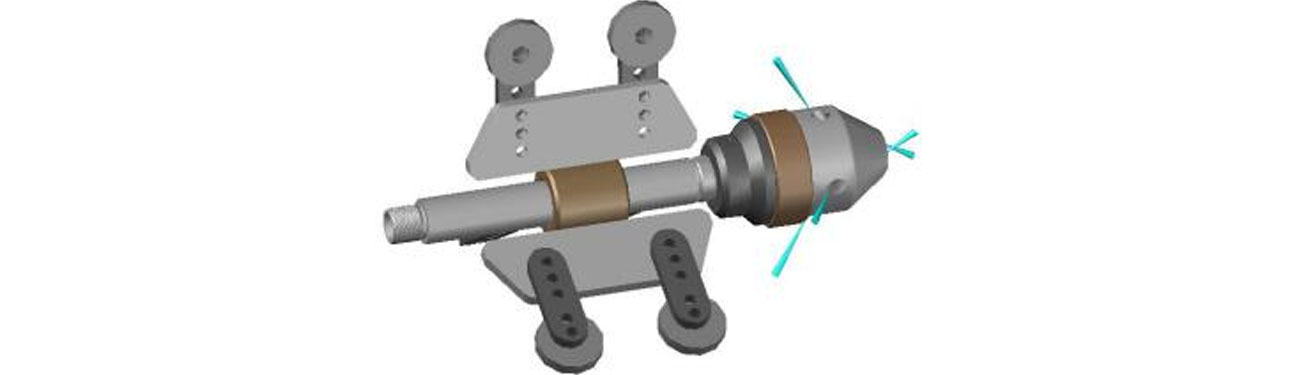

8. 센터 케이지

중앙 리테이너는 파이프에서 작동하는 회전 노즐을 보호하고 노즐의 분사 거리 균형을 유지합니다. 조정 가능한 범위는 150~300mm입니다.
