WHY7500 고압 펌프는 성능 매개변수에 명시된 연속 최대 듀티에서 작동하도록 제작되었습니다. 크랭크샤프트 속도를 비교해 보세요.
평균 플런저 속도, 플런저 직경 및 정격 출력.
고압 펌프
무게: 약 320KG

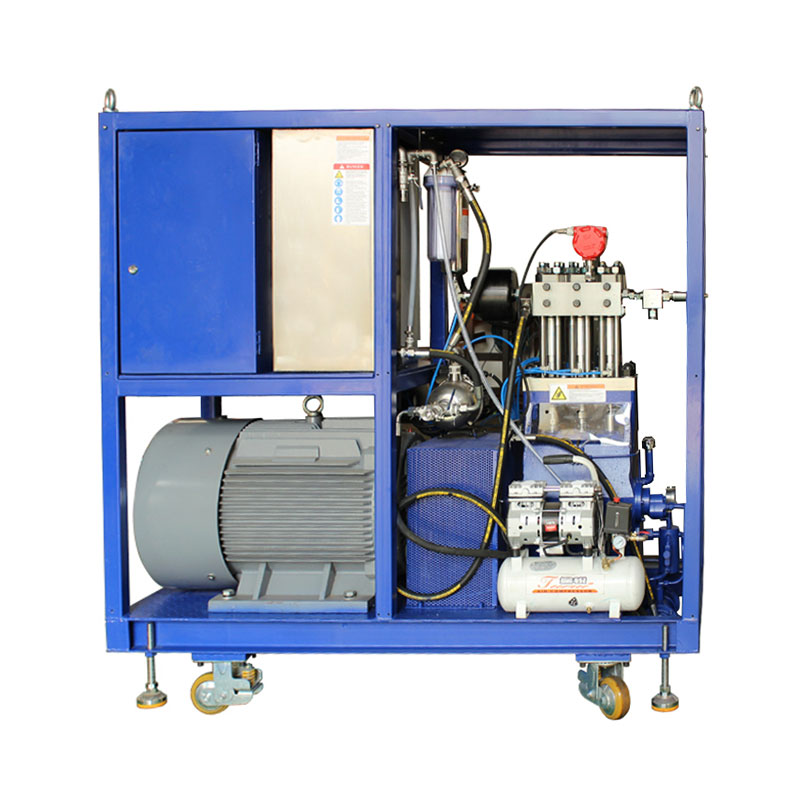

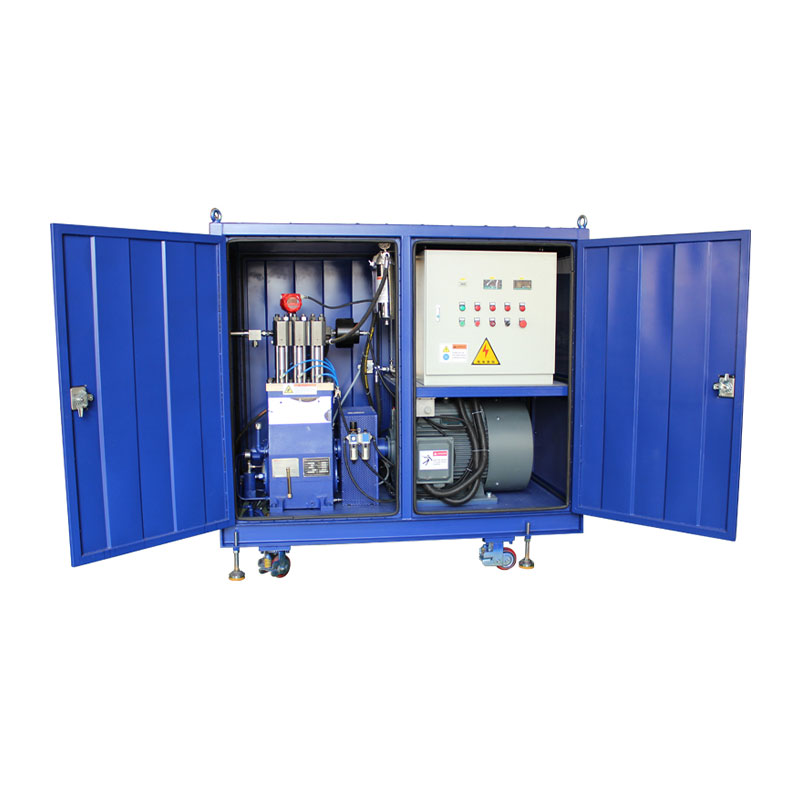

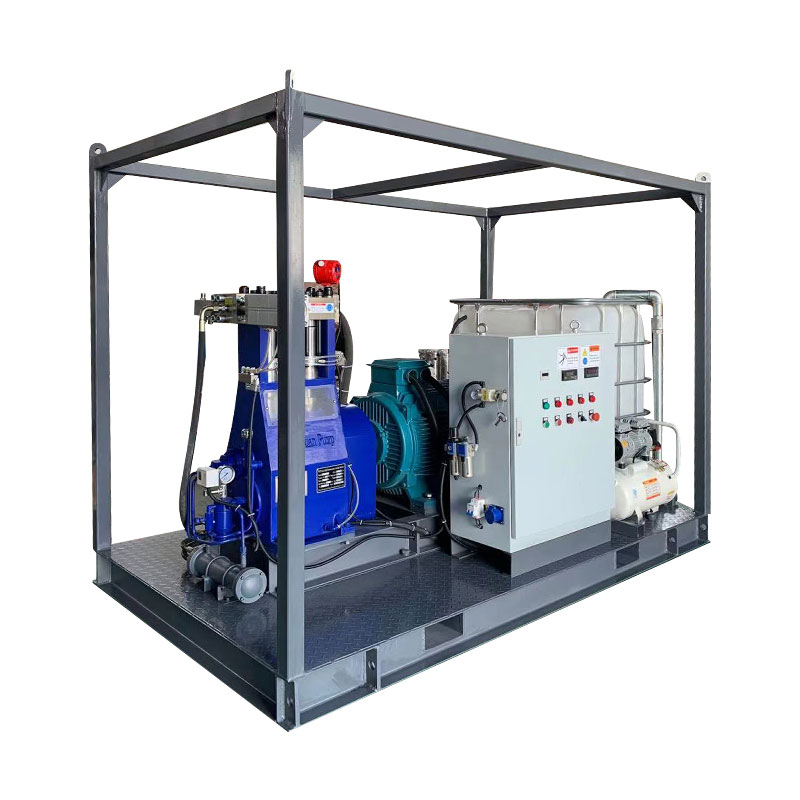

전기 모터가 있는 고정 장치
길이: 1750mm
폭: 700mm
높이: 1,800mm

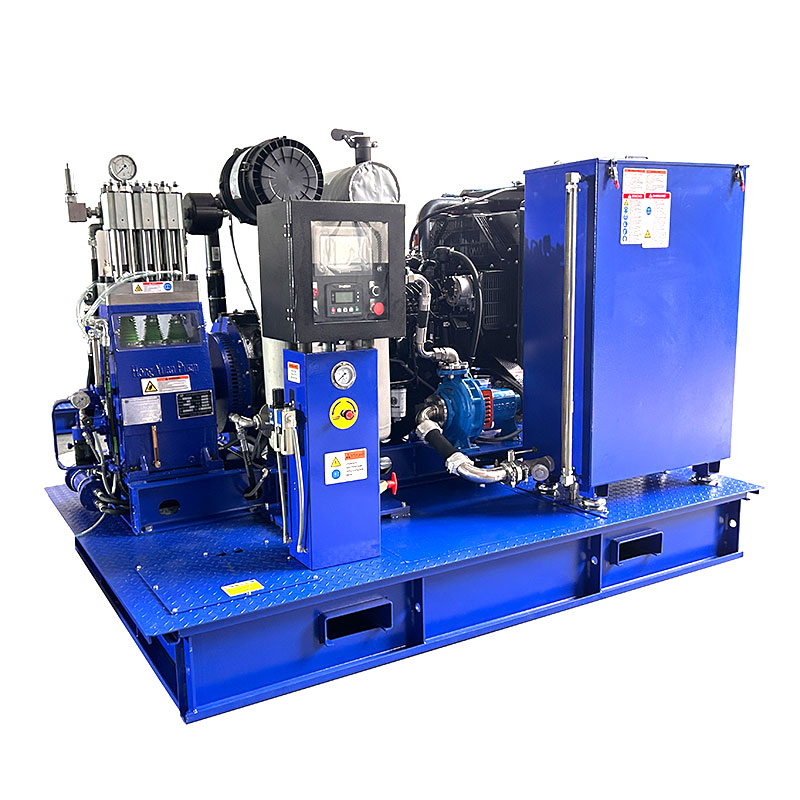

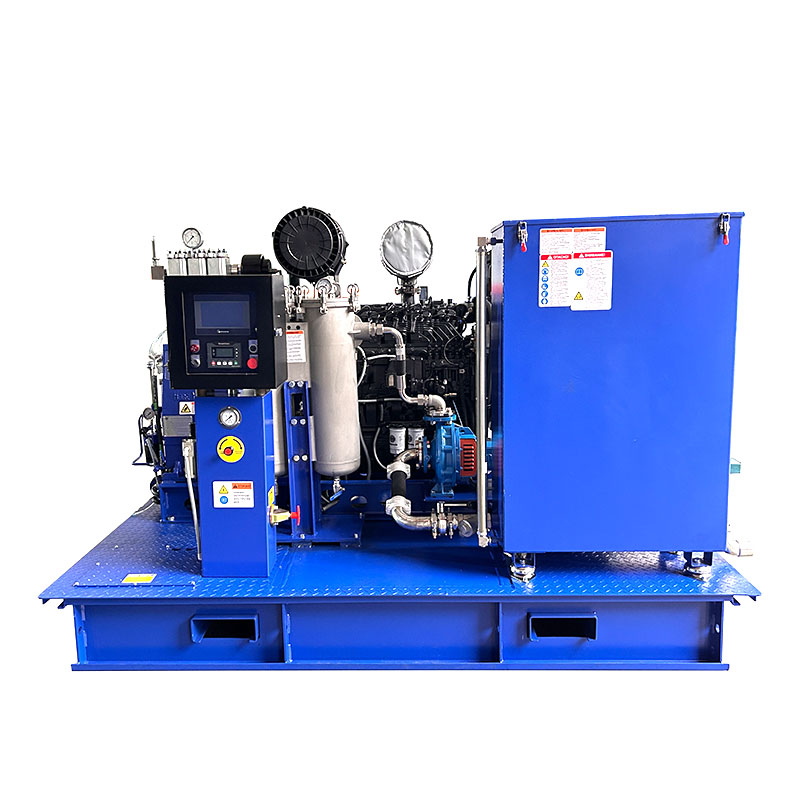

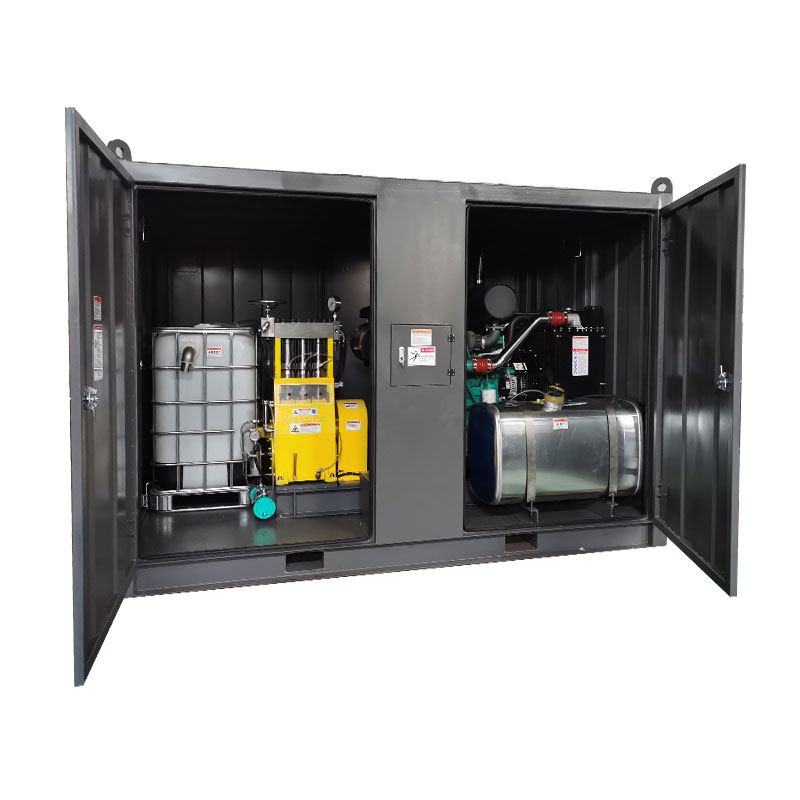

디젤 엔진을 갖춘 고정식 장치
길이: 2600mm
폭: 1500mm
높이: 1,800mm
특징
최대 75kW의 정격 전력
수직 3기통 디자인
스테인리스 스틸 펌프 헤드에는 교번 응력이 없습니다.
스프링 예압 고압 씰링으로 수명 연장
고강도와 안정적인 작동을 보장하는 견고한 세라믹 플런저
옵션인 플런저 냉각 시스템을 사용하여 씰 수명을 연장할 수 있습니다.
설계된 내장 감속기는 전송 효율을 향상시키는 데 도움이 됩니다.
크랭크케이스 자기 필터의 특수 설계
크랭크케이스 비말 윤활
통합된 볼형 액체 흡입 밸브 설계는 유체 역학의 효율성을 크게 향상시킵니다.
최대 부하 작업 조건에서 최고의 신뢰성을 보장하기 위해 동적 부하에 대한 전산 유체 역학 설계.
크랭크샤프트는 고강도 단조 공정으로 제작되며 특수 처리됩니다.
흡입 라인, 압력 조절기 등과 같은 액세서리가 없는 주요 치수입니다.
요청 시 자세한 치수 도면 및 중량을 제공해 드립니다.
| WHY7500 시리즈 | |||||||||
| 모델 | 플런저 직경 | 흐름 | 필요전력량(kw) | 도로력 | 45KN | ||||
| 35kw | 45kw | 55kw | 75kw | 90kw | n1 | n2 | |||
| (mm) | (리터/분) | 작동 압력(bar) | 분당회전수 | 분당회전수 | |||||
| WHY7512 | 12 | 10 | 1980 | 2400 | 2940 | - | - | 1500 | 507 |
| WHY7514 | 14 | 14 | 1450 | 1760 | 2160 | 2940 | - | 1500 | 507 |
| WHY7515 | 15 | 16 | 1265 | 1550 | 1880 | 2560 | 3070 | 1500 | 507 |
| WHY7516 | 16 | 18 | 1110 | 1350 | 1650 | 2250 | 2700 | 1500 | 507 |
| WHY7517 | 17 | 21 | 985 | 1200 | 1450 | 2000 | 2400 | 1500 | 507 |
| WHY7518 | 18 | 23 | 875 | 1100 | 1300 | 1750 | 2150 | 1500 | 507 |
| WHY7520 | 20 | 29 | 710 | 860 | 1050 | 1450 | 1750 | 1500 | 507 |
| WHY7522 | 22 | 35 | 585 | 720 | 875 | 1200 | 1450 | 1500 | 507 |
| WHY7524 | 24 | 42 | 495 | 600 | 735 | 1000 | 1200 | 1500 | 507 |
| WHY7526 | 26 | 48 | 420 | 500 | 625 | 850 | 1020 | 1500 | 507 |
| WHY7528 | 28 | 56 | 365 | 450 | 540 | 735 | 880 | 1500 | 507 |
| WHY7530 | 30 | 65 | 315 | 380 | 470 | 650 | 770 | 1500 | 507 |
| WHY7532 | 32 | 74 | 280 | 340 | 420 | 560 | 680 | 1500 | 507 |
| WHY7534 | 34 | 83 | 245 | 300 | 370 | 500 | 600 | 1500 | 507 |
| WHY7536 | 36 | 93 | 220 | 270 | 330 | 440 | 530 | 1500 | 507 |
| WHY7538 | 38 | 104 | 200 | 240 | 290 | 400 | 480 | 1500 | 507 |
| WHY7540 | 40 | 115 | 180 | 215 | 265 | 360 | 430 | 1500 | 507 |
| WHY7545 | 45 | 145 | 150 | 170 | 210 | 290 | 340 | 1500 | 507 |
| WHY7550 | 50 | 180 | 115 | 140 | 170 | 230 | 275 | 1500 | 507 |
| WHY7555 | 55 | 216 | 90 | 115 | 140 | 190 | 230 | 1500 | 507 |
| WHY7560 | 60 | 258 | 80 | 90 | 120 | 160 | 190 | 1500 | 507 |
| WHY7565 | 65 | 303 | 70 | 80 | 100 | 140 | 160 | 1500 | 507 |
| D=피스톤/플런저 직경 [mm] | WHY7512~WHY7518:A 유형 유체 엔드, 스프링 장착 동적 씰, SS 유체 엔드 |
| n1=모터/엔진 회전수 | WHY7520~WHY7528: B 유형 유체 엔드, 스프링 장착 패킹 씰, SS 유체 엔드 |
| n2=크랭크샤프트 rpm | 변환표: 정격 1kW=1.34HP |
| N2 플런저 속도: 1.014m/s | 작동 압력 1bar=14.5psi=0.1Mpa |
| 막대 힘: 45KN | 1GPM=3.78L/M |
| 스트로크: 60mm |
